에머슨 초음파 금속 점용착기, 반복 가능한 고품질 용착 제공

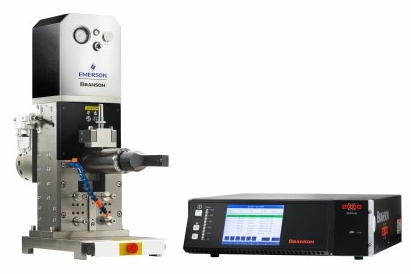

Emerson(에머슨)은 15일 고급 점용착기인 새 Branson™ GMX-20MA 초음파 금속 점용착기를 발표했다.

자동차 전기 시스템, 전기차, 배터리 및 배터리 팩, 전력 저장 시스템(ESS) 및 관련 응용 분야에서 버스 바, 호일, 스위치 및 와이어 단자를 포함해 비철 금속을 결합하는 GMX-20MA 금속 점용접기는 이중 선형 베어링이 있는 새로운 견고한 공압 액추에이터와 수직 이동을 더 부드럽게 하고 하단 가압력을 정밀하게 제어해 용착 품질과 반복성을 최대화 한다는 것이 에머슨 측의 설명이다.

용착된 부품을 기준으로 구동부의 움직임과 툴의 위치가 선형인코더를 통해 측정되고 관리한다. 툴링과 용착해야될 제품이 맞닿은 시점부터 디지털 로드셀이 정밀하게 가압력을 측정·유지시켜 용착에너지가 정확하게 전달한다. 반복적인 용착사이클에서도 일관된 용착 품질을 낸다.이 보장된다.

에머슨 금속용착/글로벌 비즈니스 개발 관리자, Alex Yeung은 15일 배포한 자료를 통해 'Branson GMX-20MA 구동부에 사용된 금속용착 고유의 이중 선형 베어링설계는 초음파 금속 용착 시장에서 가장 견고하고 정밀한 구동부를 제공한다'며 'GMX-20MA용착기는 고객에게 다양한 조건에서 금속점용착에 대한 좋은 재현성과 안정성을 제공할 것'이라고 했다.

작업자들은 GMX-20MA 내 시간, 에너지, 최대출력 및 용착깊이등 여러모드에서 용착프로세스를 관리할 수 있다는 것이다. 이러한 다양한 용착모드는 용착기 내 디지털컨트롤에 의해 용착하려는 제품의 표면 품질이나 청결도 변화에도 불구하고 견고한 용착 프로세스를 제어하는데 필요한 정밀도를 높여주는 것은 물론, 초음파로 인한 세정작용때문에 용착하려는 제품을 사전에 세정할 필요가 없다고 덧붙였다.

GMX-20MA는 Branson 2000Xd 전원 공급장치/컨트롤러에 내장된 사용자 친화적인 터치스크린 HMI(Human-Machine Interface)를 통해 프로그래밍된다. 터치스크린을 통해 빠르고 간단하게 용착조건을 생성하고, 저장된 용착조건을 편집 또는 불러올 수 있다. 터치스크린 HMI를 통해 여러 용착제어모드를 사용할 수 있고, 사용자가 생산 및 품질 모니터링 솔루션을 구성할 수 있다.

전체 생산 프로세스에서, 전원 공급장치/컨트롤러는 지속적으로 넓은 범위의 용착품질 관련 데이터를 편집하고 저장한다. 생산 관리를 위해 각 사이클을 카운터 하며, 용착강도와 용착형태를 최적화하기 위해 다단진폭기능을 사용할 수 있다. 총 사이클시간이 용착결과 화면에 표시되며, 사용자는 이를 통해 주요 용착파라미터를 모니터링할 수 있다. 시각적 품질 화면(VQS)은 실시간 품질 데이터를 모니터링하고 표시해 작은 변화도 즉시 식별하고 수정할 수 있도록 한다.
