스펙트럼 인스트루먼트, 디지털 파형 발생기 기능 출시

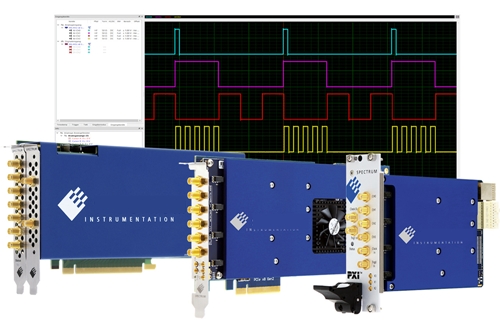

디지타이저 및 제너레이터 전문기업 스펙트럼 인스트루먼트(Spectrum Instrumentation)가 초고속 디지타이저(최대 10GS/s)와 AWG(Arbitrary Waveform Generator)에 디지털파형발생기(Digital Pulse Generator, DPG) 옵션을 추가했다.

이를 통해 스펙트럼은 중간 속도를 지닌 제품에 이어 초고속 제품까지 전 제품군에 DPG 옵션을 도입하게 됐다. 해당 저가형 옵션은 펄스 및 펄스 스트림 생성을 위한 3~4개의 독립적인 디지털 소스를 추가해 다양한 자동화 테스트 및 측정 애플리케이션에 적용될 수 있다. 일례로 200개 이상의 제품에 DPG 옵션을 추가하면 AI, 로봇 공학 및 메카트로닉스를 활용하는 시스템에서의 실험 제어 혹은 폐쇄 루프 테스트에 필요한 자극 및 트리거 신호를 생성하거나 전자 회로, 부품 및 센서 평가 시 사용할 수 있다.

DPG 옵션이 적용된 디지타이저 및 AWG 제품은 디바이스의 샘플링 클럭에 기반한 타이밍 분해능으로 디지털 펄스를 생성한다. 예를 들어 스펙트럼 플래그십 디지타이저 33xx 시리즈 중 하나와 DPG를 함께 사용하면 3.2ns의 타이밍 분해능으로 최대 4개의 개별 펄스 스트림을 생성한다. 동시에 12비트 디지타이저가 최대 10GS/s의 속도로 샘플링하며 전기적 신호를 수집하게 된다.

DPG는 기기의 온보드 FPGA 기술을 통해 실행되기에 펄스 생성과 동시에 아날로그 파형을 수집하거나 생성하는 일반적인 작업을 병행할 수 있다. 디지털 펄스는 전면 패널 다목적 I/O 커넥터를 통해 출력되며 오늘날 가장 일반적인 형태의 디지털 회로와 함께 사용하기에 적합하다. 펄스 진폭 수준은 3.3V LVTTL이며, 부하 임피던스가 높을 경우를 위해 TTL도 호환된다.

가질 수 있다. 스펙트럼은 최대 128개의 채널 동기화로 대규모 멀티 채널 시스템을 구축을 지원하는 스타허브(Star-Hub)를 최근 출시했으며, 독립형 이더넷/LXI는 2~48채널을 지원한다. 따라서 사용자는 스펙트럼의 광범위한 제품군을 기반으로 본인의 사용목적에 가장 적합한 솔루션을 찾을 수 있다.

DPG 옵션(주문 코드 PulseGen)은 주문 즉시 사용이 가능하며, 신규 및 기존 제품에 적용할 수 있다. DPG가 장치에 적용되면 수집 및 생성, 추가 기능 및 기타 외부 장비에 걸쳐 간편하게 동기화된 타이밍 인터페이스가 제공된다.
